MPM6861G智能无线压力变送器,MPM6861Z型无线压力变送器
|
 |
 |
|
 |
|
浏览次数： |
|
|
 详细介绍 |
MPM6861G智能无线压力变送器,MPM6861Z型无线压力变送器,麦克MPM6861G变送器，麦克MPM6861Z变送器传感器

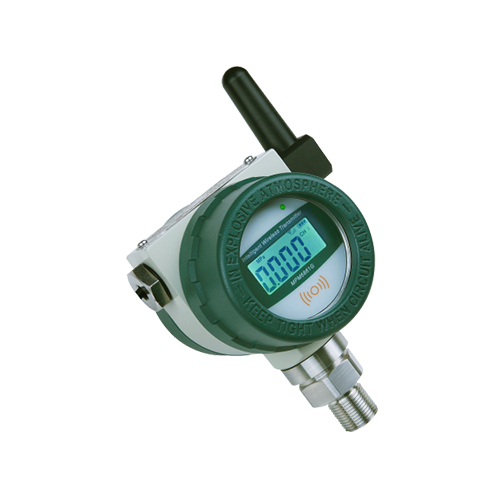

MPM6861G智能无线压力变送器
产品特点
l GPRS网络适用地域广，有中国移动信号覆盖即可；
l LCD实时显示，带背光；
l 超低功耗，休眠模式低至15uA@12V DC；
l 联网自动校时，断网自动重连；
l 采集间隔，发送间隔远程设置；
l 阈值上、下限报警功能，远程设置阈值；
l PC和移动端数据应用；
l 支持客户自建系统和组态应用；
l 断电告警，电池电压实时提示；
l IP67防护等级，防潮，适应野外环境。
概述
MPM6861G智能无线压力变送器是一款低功耗、具有无线通讯功能的智能仪表，以先进的工业级MCU为核心，高品质的传感器为采集前端，结合成熟的GPRS网络，实现现场仪表数据到服务器的无线传输。仪表按照设定间隔主动上报数据，客户通过Web页面实现远程仪表配置和数据查阅，所有上传下发数据均自动保存数据库，便于工作人员后期查询。
用户通过联网PC或移动终端登录相关网址即可获取仪表数据，并实现对采集数据的统计、分析，形成报表和数据曲线，具有直观、正确、高效的特点。基于GPRS公网的广泛覆盖，本产品可检测大区域范围内的众多监测点实时数据，如煤矿厂井、自来水管网压力、消防管网等。产品应用领域主要有石油、煤炭、自来水、自动化控制等。
性能指标
输入特性
量程：0kPa～20kPa...70MPa 供电电源：8V～28V DC
精度：±0.5%FS 压力类型：密封表压/表压/绝压
输出特性
输出信号：LCD现场显示，GPRS无线信号传输 长期稳定性：±0.5%FS/Year
环境条件
工作温度：-20℃～70℃ 存储温度：-30℃～80℃
相对湿度：0%～95% 防护等级：IP67
振 动：≤3g/10Hz...150Hz（IEC 60068-2-6-2007） 电磁兼容：GB/T 17626.2/4-2006
其它数据
显示：6位8段数码液晶 按键：磁棒触发显示
感压膜片：不锈钢316L 电气连接：2芯电缆（电源）
重量：约1.02kg
选型指南
|
MPM6861G |
智能无线压力变送器 |
|
|
|
量程 |
测量范围0kPa～20kPa…70MPa |
|
[0~X]kPa/MPa |
X为实际所需量程 |
|
|
|
代号 |
压力类型 |
|
G |
表压型 |
|
S |
密封表压型 |
|
A |
绝压型 |
|
|
|
代号 |
供电类型 |
|
B |
外置电池供电（需购买电池套装） |
|
D |
直流电源供电 |
|
|
|
代号 |
天线类型 |
|
A |
内置天线（仅限安装点GPRS信号良好使用） |
|
B |
外置天线（吸盘天线）线长2m |
|
C |
外置天线（吸盘天线）线长5m |
|
|
|
代号 |
压力连接 |
|
C5 |
M20×1.5外螺纹接口，水线密封 |
|
C3 |
G1/2外螺纹接口，水线密封 |
|
|
|
代号 |
软件服务类型 |
|
M |
麦克传感器大数据平台 |
|
C |
客户自建应用 |
|
|
|
|
代号 |
附加功能 |
|
C1 |
含SIM卡 |
|
C2 |
不含SIM卡 |
|
|
|
|
|
|
|
|
|
|
MPM6861G [0～70]MPa S B A C5 M C1 完整的规格型号 |
选型提示
1、选型时请注意被测介质要与产品接触部分的相兼容。
2、电源连接线缆标配为1m。
3、为提高产品可靠性，建议用户在现场加装防雷击保护装置，并确保产品可靠接地。
4、特殊要求，敬请与本公司商洽，并在订单中注明。
MPM6861Z型无线压力变送器
概述
MPM6861Z型无线压力变送器是一款电池供电、具有无线通讯功能的表，它采用带不锈钢隔离膜片的硅压阻式传感器作为压力测量元件，并使用专用的IC电路对宽温度范围内零点和满度性能补偿。该产品无线信号传输符合Zigbee网络协定。多个产品组成的Zigbee网络系统，可检测大区域范围内的众多监测点实时数据，如煤气柜水封检测、储油罐检测、工业现场自动化控制检测等等。产品应用领域主要有石油、煤炭、自来水、自动化控制等。
产品特点
电池寿命长，LCD显示，输出无线信号
精度高，实时性强, 采样频率高,抗干扰, 系统功耗低
实用按键操作，可现场设置
具有防震、防潮功能
适用范围广，可应用于化工、冶金、石油、电力、水处理等自动化行业
性能指标
基本量程： 0～20kPa…70MPa
过 载： 1.5倍满量程压力
破坏压力： 2倍满量程压力
压力类型： 表压/绝压/密封压
准确度等级*： 0.25级； 0.5级
长期稳定性： ±0.5%FS/年
零点温漂： ±0.03%FS/℃（基本量程≤100kPa）； ±0.02%FS/℃（基本量程＞100kPa）
满度温漂： ±0.03%FS/℃（基本量程≤100kPa）； ±0.02%FS/℃（基本量程＞100kPa）
工作温度： -25℃～70℃
相对湿度： 95% @ 40℃
贮存温度： -40℃～120℃
*为基本量程时的准确度等级；基本量程≤100kPa的或经量程缩放后的变送器仅提供0.5级的产品。
供电电源： 3.6V（19Ah）高能锂电池
输出信号： LCD数字显示器
传输方式： zigbee无线传输
传输距离： ＞1000m
负载电阻： ＞10k
安装位置影响：变化量不超过0.2%FS（基本量程≤100kPa的，变化量不超过0.3%FS）
振动影响： 压力接口朝下安装，频率10～60Hz，峰振幅0.21mm或频率60～2000Hz，加速度29.4/ms-2，正常工作
防护等级： IP65
发送间隔： 1～720分钟 可设
支持标准： 2.4GHz Zigbee
电池寿命： 15分钟采集并发送一次，电池寿命3-5年
选型指南
|
MPM6861Z |
型无线压力变送器 |
|
|
|
量程 |
测量范围0～20kPa…70MPa |
|
[0～X]kPa/MPa |
X：实际测量量程 |
|
|
|
代号 |
压力类型 |
|
G |
表压型 |
|
A |
绝压型 |
|
S |
密封表压型 |
|
|
|
代号 |
压力连接 |
|
C1 |
M20×1.5外螺纹接口，端面密封 |
|
C2 |
G1/4外螺纹接口 |
|
C3 |
G1/2外螺纹接口 |
|
C4 |
G1/4内螺纹接口 |
|
C5 |
M20×1.5外螺纹接口，水线密封 |
|
C7 |
NPT1/4外螺纹压力接口 |
|
|
|
代号 |
附加功能 |
|
M2 |
LCD数字显示器 |
|
Zb |
Zigbee协议 |
|
|
|
|
|
MPM6861Z [0～1]MPa G C1 M2Zb 完整的型号规格 |
选型提示
1、选型时请注意被测介质要与接触介质的产品部分相兼。
2、绝压型产品的基本量程最小为70kPa。
3、为确保产品可靠工作，建议用户在现场加装防雷击保护装置，并确保产品可靠接地。
4、特殊要求，敬请与本公司商洽，并在订单中注明。
|
| |
|
|
